Serve Valve CCD automatisk visuel inspektionsmaskine

NINGBO LANCEINDUSTRIAL CO., LIMITED har specialiseret sig i CCD visuelt inspektionsudstyr, der leverer produktionslinjeinspektionstjenester til producenter af masseproducerede kølekomponenter. Deres Serve Valve CCD Automatic Visual Inspection Machine er velegnet til produktionsscenarier i stor skala, såsom afspærringsventiler for aircondition, hvilket muliggør automatiseret defektscreening.

Send forespørgsel

Produkt beskrivelse

Serve ventil CCD Automatisk visuel inspektionsmaskine bruges hovedsageligt til visuel inspektion af eksterne defekter i forskellige typer skydeventiler. Den anvender en PLC + berøringsskærmskontrol og visningstilstand, bruger importerede synssensorer til detektion og har roterende cyklisk test. Den er hurtig og nem at betjene, med en høj grad af automatisering. Den er velegnet til ekstern inspektion af flere typer skydeventiler og har automatiske prompter og alarmfunktioner under drift. Siden brugen har den forbedret automatiseringsniveauet og inspektionseffektiviteten ved ekstern afprøvning af portventiler i Kina betydeligt.

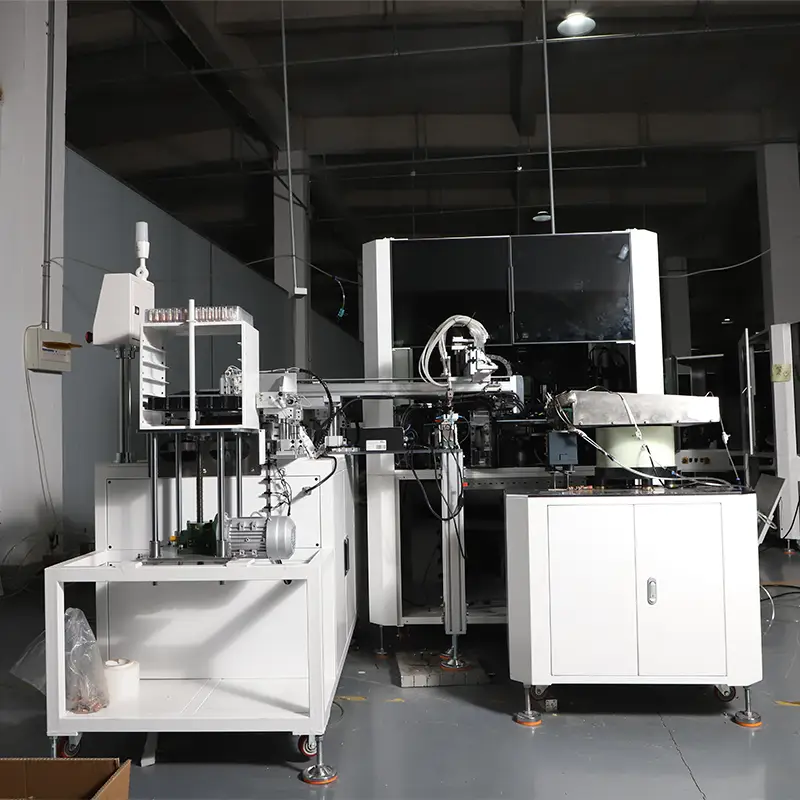

Serve Valve CCD Automatic Visual Inspection Machine

Inspektionsproces og resultater

Sammenlignet med traditionel manuel inspektion tilbyder Serve valve CCD automatisk visuel inspektionsmaskine højere inspektionseffektivitet og nøjagtighed, reducerer menneskelige fejl og kan erstatte manuelt syn i farlige miljøer, der er uegnede til manuel betjening, og dermed opnå automatiserede og intelligente produktionsprocesser. Først placeres Serve-ventilen på inspektionsplatformen. Derefter roterer og optager systemet automatisk billeder fra flere vinkler, Final , og analyserer dimensionelle afvigelser ved hjælp af algoritmer. Hvis kappens vægtykkelse eller ventilspindlens diameter overstiger standardområdet, fastslår systemet straks, at det er et defekt produkt og udløser en alarm. Sammenlignet med traditionel manuel inspektion øger dette system inspektionseffektiviteten flere gange, samtidig med at antallet af falske vurderinger reduceres.

Serve Valve CCD Automatic Visual Inspection Machine

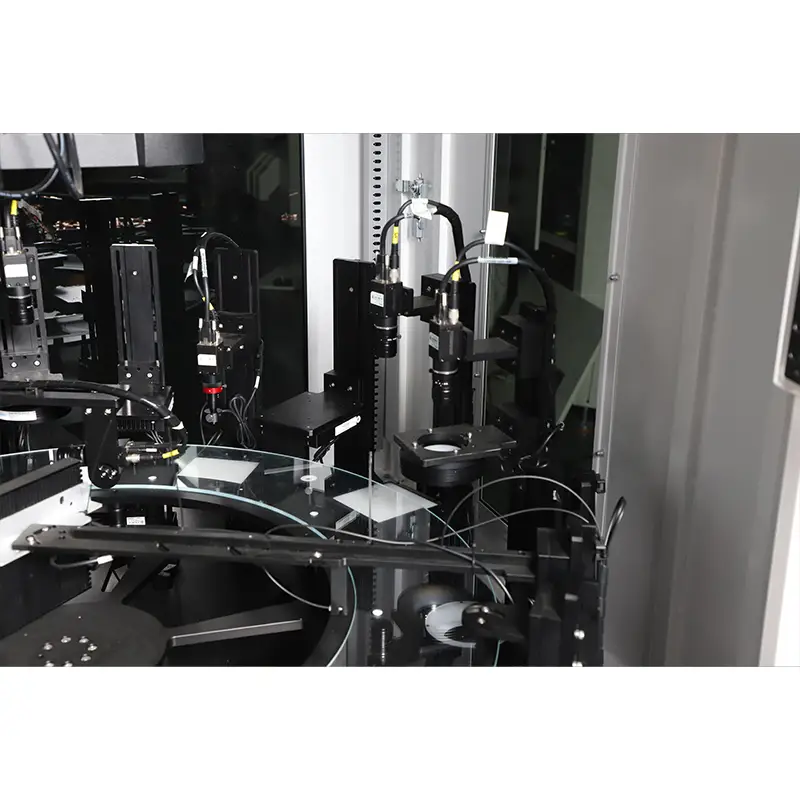

Turntalbe glasplade

Dataanalysestadiet

Bordplade

Billedoptagelsesstadiet

Fodringsstadie

Vibrerende plade

Præstationsteststandarder

Serve-ventil CCD Automatisk visuel inspektionsmaskine kan effektivt forbedre kvalitetskontrolniveauet i produktionsprocessen af gateventiler, hurtigt identificere og eliminere ukvalificerede produkter og sikre markedsforsyningssikkerhed.

Inspektionsartikler	Inspektionsindhold	Tekniske krav Standarder
Detektering af strømforsyning	Hovedstrømforsyning	Kontroller, om ledningerne til hver terminal er sikre, og om ledningsnummerrørets markeringer er korrekte.
Detektering af strømforsyning	Opstartskredsløb	Kan maskinen starte normalt?
Maskininstallation og test	Maskinens trædepudeinstallationsstabilitetstest	Er trædepuderne hævet og understøttet på jorden?
Maskininstallation og test	Maskinens trædepudeinstallationsstabilitetstest	Er hjulene ophængt i luften?
	Løbehastighed	60-80 i minuttet.
præstation	beståelsesprocent	Beståelsesprocenten for kvalificerede produkter er 99,0 %. Bemærk: Falsk afvisning er tilladt (OK-produkter bedømmes som NG-produkter), med en falsk afvisningsprocent på mindre end 5 %, som varierer afhængigt af den specifikke defekt.
	Kameraets levetid	Et kameras levetid ved normal brug er mere end et år.
	Datastatistik	Statistiske detektionsdata i realtid
	Udstyrskontrolydelse	(1) Når produktets størrelse eller udseende viser sig at være NG, aflades det direkte uden at alarmere eller stoppe maskinen; (2) Når et produkt konstant er NG (antallet af på hinanden følgende NG'er kan indstilles af programmet), skal udstyret alarmere og stoppe (rødt lys og alarmlyd). (3) Hvis der er materialemangel i 1 minut i træk (tidsgrænsen kan justeres) (intet materiale passerer under CCD'en), bør udstyret alarmere og stoppe (rødt lys og alarmlyd).
