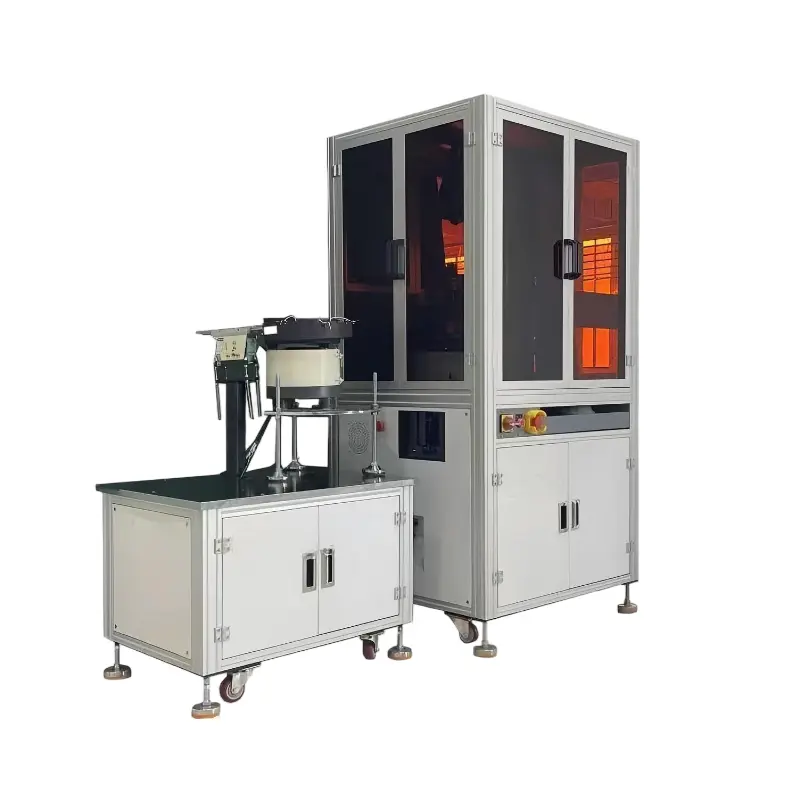

Tilpasset CCD automatisk visuel inspektionsmaskine

LANCE INDUSTRIALs Customized CCD Automatic Visual Inspection Machine er specielt designet til at opfylde de automatiske fuld inspektionskrav for forskellige præcisionskomponenter. Det er et af kerneprodukterne for kinesiske producenter og leverandører at engagere sig dybt inden for visuel inspektion. Med et modulært strukturdesign letter den ikke kun den daglige vedligeholdelse, men har også gennemgået en langsigtet driftsverifikation for stabiliteten. Den kan tilpasses fuldt ud og tilpasses i henhold til formspecifikationerne, materialeegenskaberne og specifikke inspektionskrav for forskellige emner.

Sammenlignet med traditionel manuel inspektion kan dette udstyr nøjagtigt fange forskellige udseendefejl og størrelsesafvigelser og automatisk fuldføre sorteringen af ​​kvalificerede og defekte produkter. Dette hjælper med at forbedre produktkvalitetskonsistensen fra kilden, hvilket effektivt reducerer efterbearbejdning, skrottab og eftersalgsklager under produktionsprocessen og gør det muligt for virksomheder at opnå stabil, effektiv og bæredygtig automatiseret kvalitetskontrol, der opfylder kernebehovene for præcisionsproduktion i flere industrier.

Den tilpassede CCD automatiske visuelle inspektionsmaskine har en maksimal detektionsnøjagtighed på op til 1 μm (0,001 mm). For kritiske emner kan den justeres til 0,003 mm i henhold til de faktiske detektionskrav, hvilket fuldt ud opfylder højpræcisionsdetektionsstandarder. Med hensyn til detektionseffektivitet kan udstyret fuldføre inspektionen af ​​200 til 400 emner i minuttet. Det kan fleksibelt justere hastigheden i overensstemmelse med størrelsen og kompleksiteten af ​​produkterne, balancere detektionsnøjagtighed og produktionseffektivitet. Udstyrets defektgenkendelsesnøjagtighedsgrad når 99,99%, hvilket er i stand til stabilt at identificere forskellige almindelige defekter, hvilket reducerer sandsynligheden for fejlvurdering og udeladelse betydeligt og giver en solid garanti for produktionskvalitet.

Udstyret har en bred vifte af applikationer, kan tilpasses til emner lavet af gummi, rustfrit stål, aluminiumslegering, plast, glas og forskellige kompositmaterialer, og kan nøjagtigt detektere forskellige defekttyper såsom størrelsesafvigelse, blanding, deformation, grater, sorte pletter, ridser, snavs, fremmedlegemer osv. Belastningsmetoden understøtter forskellige skivearme, konvebælte og vibrationsbælte, robotbælte og vibrationsbælte, kan tilpasses til at passe til kundens produktionslinje efter situationen. Strømforsyningen vedtager en 220V AC 50/60Hz standard, kompatibel med forskellige produktionsmiljøer i ind- og udland, med en standardstørrelse på 800mm×600mm×1200mm, og kan justeres fleksibelt i henhold til stedets restriktioner. Udstyret vejer cirka 150 kg, med små udsving afhængigt af den specifikke konfiguration.

Produktspecifikation

Baseret på de almindelige detektionskrav for forskellige arbejdsemner kan den tilpassede CCD Automatic Visual Inspection Machine opnå en række modne og stabile detektionsfunktioner. Alle disse funktioner kan frit kombineres og konfigureres i henhold til kundernes faktiske behov for at imødekomme virksomhedernes one-stop fuld inspektion og sorteringskrav. Til påvisning af tykkelsen og størrelsen af ​​emner anvender udstyret baggrundsbelysningsteknologi, som er nøjagtig og stabil i måling; til unormale situationer, hvor bunden ikke er poleret, opnås klar billeddannelse gennem den forreste lyskilde i bunden for at sikre, at der ikke går glip af fejl; unormal overfladefarve kan identificeres nøjagtigt under normale lysforhold, hvilket præcist fanger subtile farveforskelle; til detektering af manglende eller deformerede støttesøjler opnås præcis positionering gennem den nederste lyskilde, og mikrodeformationer kan fanges for at undgå, at defekte produkter strømmer ind i den næste proces; for defekter såsom ridser på den øverste overflade, sorte pletter og snavs på overfladen og resterende fremmedstoffer i bunden, kan alle identificeres nøjagtigt gennem den tilsvarende lyskildekonfiguration og billedteknologi, hvilket effektivt eliminerer forskellige kvalitetsrisici. Alle detektionsfunktioner er blevet verificeret i faktiske produktionslinjer og er kompatible med detekteringsstandarderne for forskellige industrier.

Implementeringsfunktioner og krav

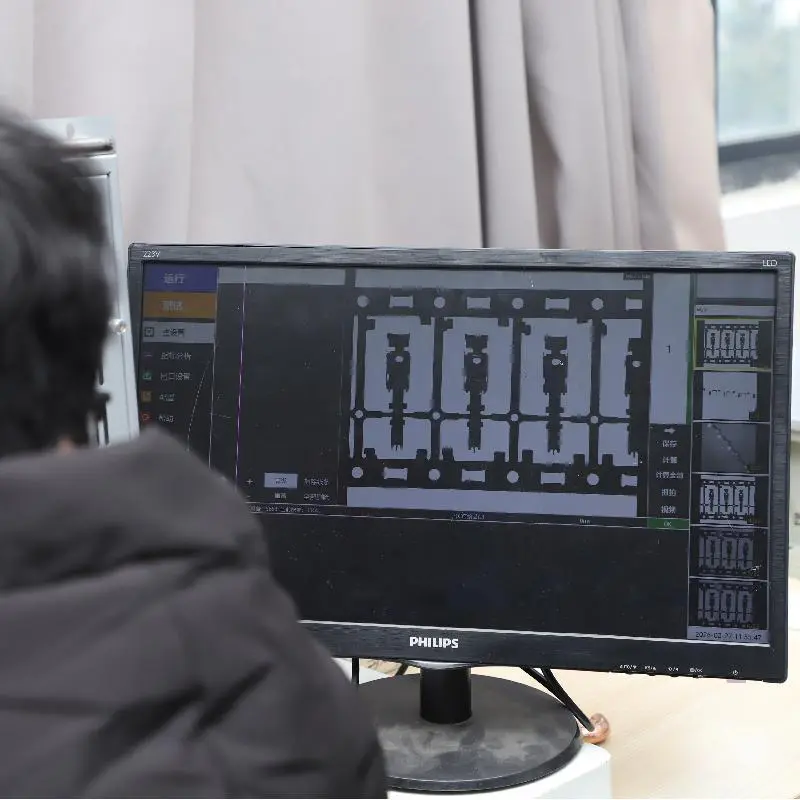

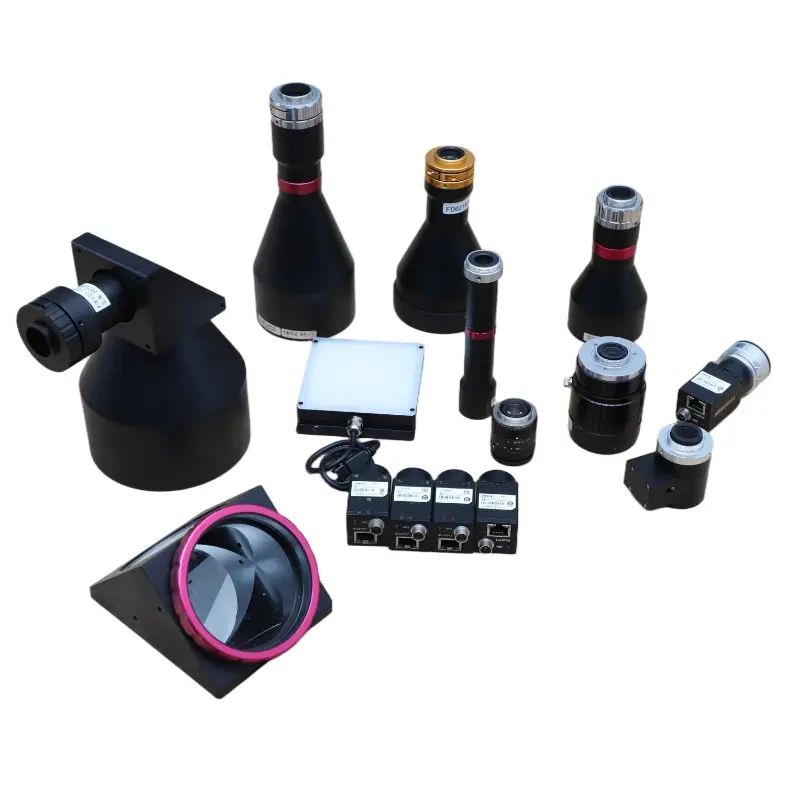

Som en professionel visuel inspektionsudstyrsfabrik i Kina kontrollerer LANCE INDUSTRIAL strengt kvaliteten af ​​udstyrssammensætning og kernekonfiguration. Den udvælger komponenter af høj kvalitet for at sikre den langsigtede stabile drift af udstyret, hvilket demonstrerer producentens professionelle styrke. Udstyret er udstyret med den visuelle inspektionssoftware uafhængigt udviklet af LANCE INDUSTRIAL, som perfekt kan tilpasse sig skræddersyede inspektionskrav. Kombineret med den tilpassede industricomputer kan den sikre langsigtet stabil drift uden hyppige fejl. Den 22-tommer Philips industrielle LCD-skærm giver klar visning, hvilket gør det lettere for operatørerne at observere inspektionssituationen. Industrikameraet har klar billeddannelse og stabil billedkvalitet. Kombineret med det telecentriske high-definition industrielle objektiv sikrer det højpræcisionsbilleddannelse og giver stærk støtte til defektidentifikation. Den tilpassede ringoptiske lyskilde giver ensartet belysning, hvilket gør det lettere at identificere forskellige defekter. Det egenudviklede kontrolsystem er enkelt at betjene og reagerer hurtigt. Kombineret med Panasonic servomotorer og dedikerede brugerdefinerede reduktionsgearer, sikrer det jævn drift, pålidelig præcision og holdbar transmission. Det overordnede strukturdesign er rimeligt, med lav fejlrate og bekvem vedligeholdelse, der opfylder virksomhedernes langsigtede kontinuerlige produktionsbehov og fuldt ud demonstrerer produktionsstyrken og kvalitetskontrolniveauet på kinesiske fabrikker.

Udstyrssammensætning og hovedmekanismer

Produktanvendelse

Ansøgninger:

‌Elektronik‌: Undersøg mobiltelefonens komponenter (stik, knapper) for ridser og fejljustering.

‌Automotive‌: Kontroller skruegevind og gummitætninger for utætheder eller deformation under tryk.

‌Medicinsk udstyr‌: Sikre steril emballageintegritet og dimensionsnøjagtighed af kirurgiske værktøjer.

‌Forbrugsvarer‌: Opdag overfladefejl i plastikhuse eller metalfastgørelsesanordninger til apparater.

‌Industrielle dele‌: Sorter blandede partier af lejer eller gear efter størrelse og materialesammensætning.

Den tilpassede CCD automatiske visuelle inspektionsmaskine har stærk alsidighed og en stor grad af tilpasning. Det kan anvendes bredt i flere højpræcisionsfremstillingsområder. Som et kerneprodukt fra kinesiske leverandører leverer det yderst tilpasningsdygtige kvalitetsinspektionsløsninger til globale kunder. I elektronikindustrien kan den bruges til at detektere ridser, fejljusteringer osv. af små komponenter såsom mobiltelefonstik og knapper, hvilket sikrer samlingsnøjagtigheden af ​​elektroniske komponenter; i bilindustrien kan den detektere tætningsydelsen og deformationen af ​​komponenter såsom skruer og gummitætninger, der opfylder de strenge kvalitetsstandarder for bilindustrien; i den medicinske udstyrsindustri kan den opnå præcis detektion af størrelsesnøjagtigheden og steril emballageintegritet af kirurgiske instrumenter, der opfylder overholdelseskravene fra den medicinske industri; i forbrugsvareindustrien kan den screene udseendedefekter på produkter såsom husholdningsapparater og metalbefæstelser, hvilket forbedrer kvaliteten af ​​forbrugsvarer; i den industrielle komponentindustri kan den måle dimensionerne og sortere blandede materialer af komponenter såsom lejer, gear og pakninger, hvilket sikrer kvalitetsstabiliteten af ​​industrielle komponenter.
