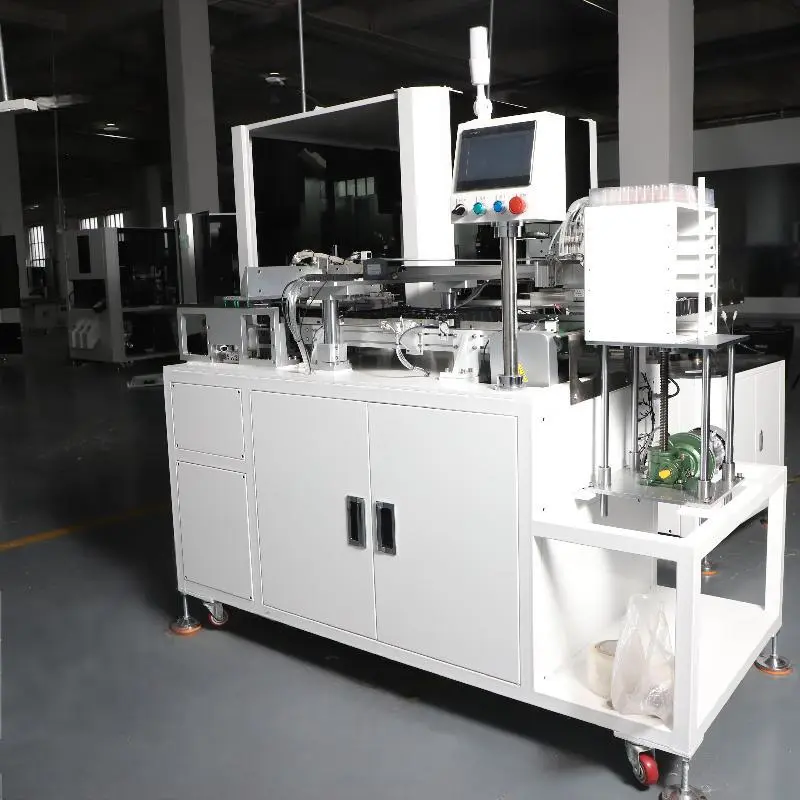

Automotive Commutator Defect Detection System

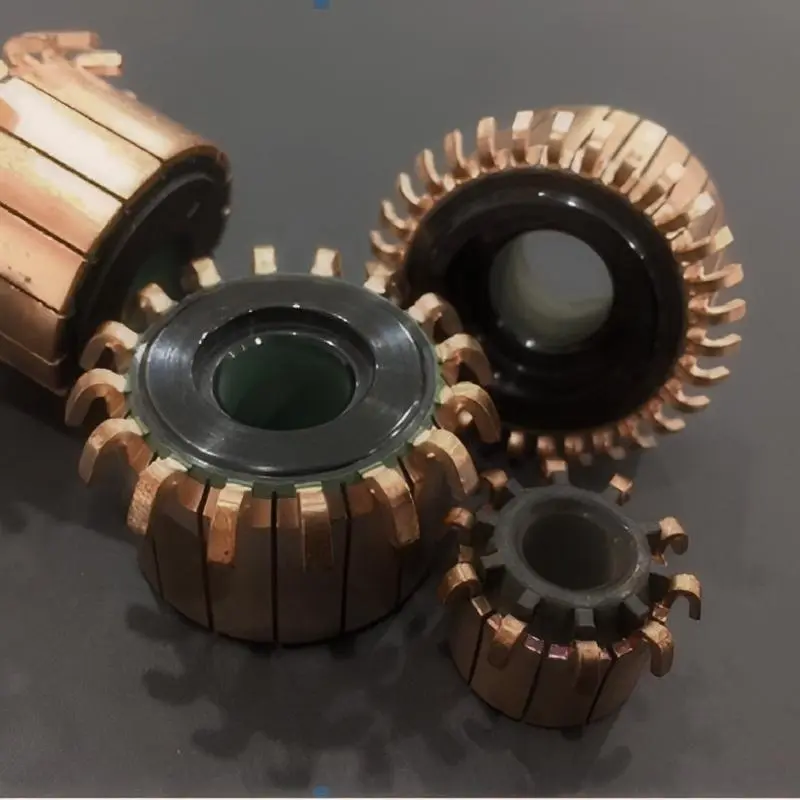

Kommutatorer er væsentlige komponenter i biler til at styre retningen af ​​DC-motorer og generatorer, og deres ydeevne påvirker direkte nøglefunktioner såsom køretøjets drivlinje og styreassistent. Automotive Commutator Defect Detection System kan inspicere kommutatorer efter størrelse og udseende, eliminere defekte dele, forbedre kvaliteten af ​​bilkomponenter og yderligere forbedre køretøjets sikkerhed. LANCE INDUSTRIALs inspektionshastighed når op på 20-50 enheder/min, justerbar i henhold til indføringshastigheden af ​​læssemekanismen. Det kan detektere dimensionsproblemer såsom længde, bredde, højde og vinkel på bilmotorkommutatorer, såvel som eksterne defekter såsom deformation, snavs, manglende materialer, ridser, grater og markeringer. Den kan også lokalisere og registrere manglende eller blokerede huller. Sammenlignet med manuel inspektion tilbyder den højere standarder, større præcision og hurtigere hastighed.

Implementeringsfunktioner og krav

1. inspektionsbillede:

2. Detektionsprincip:

Automotive commutator Defect Detection System bruger højpræcisionsbilleddannelse og billedbehandling til at identificere kommutatorens dimensionelle afvigelser og overfladedefekter med en detektionsnøjagtighed på op til 0,01 mm. Det forbedrer produktkvalitetens konsistens, reducerer menneskelige fejl og er velegnet til fabriksinspektion i masseproduktion.

3.Test indhold:

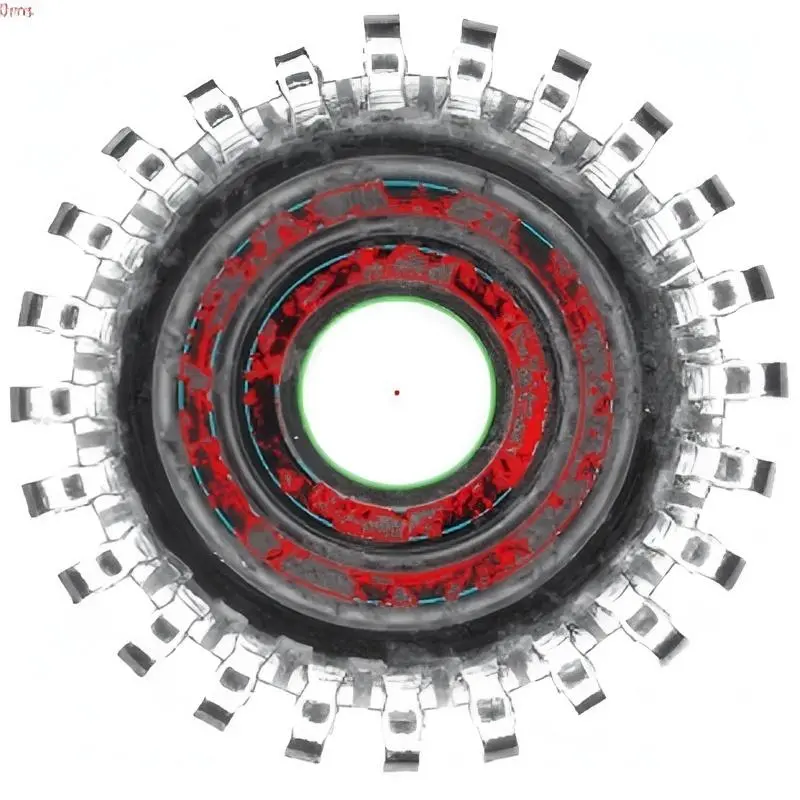

4. Testresultatbillede:

Vores system til registrering af defekter til bilkommutatorer bruger billedopsamling, billedtransmission, produktpositionering, billeddigitalisering, datatransmission, databaseberegning, datasignaler, PLC-signalmodtagelse og instruktionsmekaniske enheder til at afvise defekte produkter under kommutatordetektion.

Vigtigste tekniske funktioner

LANCE INDUSTRIALs brugergrænseflade er overskuelig og nem at betjene; enkle indstillinger er alt, der skal til for automatisk registrering. Automotive commutator Defect Detection Systems software og algoritmer er helt uafhængigt udviklet. Systemet er meget målrettet, hvilket giver mulighed for selektiv detektering af lokaliserede områder, hvilket øger detektionsfleksibiliteten. Dens professionelt designede lyskilde sikrer klar og ensartet billeddannelse, hvilket garanterer fuldførelse af opgaven. Systemet er nemt at installere, hvilket letter drift, vedligeholdelse og udvidelse. Desuden gør dens høje pålidelighed og stabile drift den velegnet til forskellige feltforhold. Derfor er det meget yndet og rost af partnere!

Spørgsmål og svar

Spørgsmål: Hvilke branchesmerter kan Automotive Commutator Defect Detection System adressere?

Svar: Denne enhed er specielt designet til inspektion af bilkommutatorer. Det kan detektere størrelsen og udseendet af kommutatorer i DC-motorer og generatorer til biler og løser problemerne med lave standarder, dårlig nøjagtighed og lav effektivitet ved manuel inspektion, og derved bidrage til at forbedre kvaliteten af ​​bilkomponenter og sikre sikkerheden af ​​nøglefunktioner såsom køretøjets krafttransmission og styreassistance.

Spørgsmål: Hvor nøjagtig og hurtig er udstyrets detektering?

Svar: Udstyrets detektionsnøjagtighed er op til 0,01 mm. Detektionshastigheden er 20-50 stykker i minuttet, som kan justeres efter fodringshastigheden. Den kan registrere kommutatorens længde, bredde, højde og vinkel samt udseendedefekter såsom deformation, snavs og manglende materialer. Den kan også lokalisere og opdage manglende huller og blokerede huller. Samtidig kan den identificere forskellige problemer såsom overfladeridser, oxidation og glimmerskader. Detekteringen er omfattende og præcis.

Spørgsmål: Hvad er detektionsmetoderne for udstyret?

Svar: Udstyret anvender flere detektionsmetoder. Til overfladesnavs på topfladen anvendes top direkte lys; til ridser, fremspring osv. anvendes sidelys; til krogbredde anvendes direkte lys i bund eller 45 grader skråtstillet direkte lys; til indvendige hulrelaterede defekter anvendes topbaggrundsbelysning eller 45 graders skråtstillet direkte lys. Professionelt designede lyskilder er udstyret til at sikre klar og ensartet billeddannelse. Kombineret med højpræcisionsbilleddannelse og billedbehandlingsteknologi er detektionsresultaterne garanteret pålidelige.

Spørgsmål: Er driften og installationen kompleks?

Svar: Udstyret er nemt at betjene. Grænsefladen er klar. Automatisk registrering kan opnås gennem enkle indstillinger. Installationen er bekvem, og det er nemt at udføre efterfølgende operationer, vedligeholdelse og udvidelse. Softwaren og algoritmerne er alle uafhængigt udviklet af os. De er meget målrettede og giver mulighed for selektiv påvisning af specifikke områder. De er meget fleksible og fungerer stabilt med stor pålidelighed, hvilket gør dem velegnede til produktionsscenarier i stor skala på fabrikker.
